3 沙鋼1#2500m³高爐爐缸

　　3.1 基本情況

　　1.Vu=2500m³;購自德國蒂森克虜伯的二手設備，2004年3月16日投產。

　　2.爐缸直徑10.9m;爐喉直徑8.3m;爐缸高度4.42m;死鐵層高度2.203m;爐缸容積412.4m³。

　　2個出鐵口(東、西):28個風口。

　　4.全爐13層冷卻壁。1層(40)和2、3層(38)低鉻鑄鐵、光面;風口帶球墨鑄鐵、光面;5~8層銅壁;9~12層球墨鑲磚;13層球墨倒扣、光面。爐底水冷。

　　5.爐襯。

　　(1)爐底立砌2層國產炭磚，每層600mm;下層半石墨，上層石墨;第三層平砌一層日本產微孔炭磚，400mm;再上為法國陶瓷墊，兩層各400mm;

　　(2)爐缸環砌11層炭磚。1~4層超微孔炭磚(日本);5~9為日本產微孔炭磚;11~12層為國產炭磚;

　　(3)鐵口區為日本超微孔組合炭磚;

　　(4)炭磚與冷卻壁間為碳素?fù)v料，60mm;

　　(5)風口區采用剛玉莫來石大塊組合磚;

　　(6)爐缸內襯陶瓷杯。

　　6.冷卻系統采用軟水密閉循環。

　　7.燒穿處炭磚原厚度為1104mm，搗料厚度60mm。

　　8.爐缸熱電偶大部分已損壞。

　　3.2 事故說明

　　2010年8月20日晚20：08，沙鋼1#2500m3高爐爐缸燒穿。燒穿位置在19#風口正下方(西鐵口正上方是15#風口)，與西鐵口夾角51.43?;水平位置距鐵口中心線1.6m;1和2層冷卻壁之間。最終燒壞的冷卻壁有1層25#、26#，2層23#、24#、25#。破損孔洞呈橢圓形，橫向約700mm，縱向約500mm。燒穿后當即休風。從爐內流出渣鐵約350t，并噴出焦炭。噴出物在爐臺引起大火，燒壞電纜等設備，幸無人員受傷。燒穿前，東鐵口于20：06打開，流鐵約100t。燒穿時，正常料線，休風后料線約8m，向燒穿方向傾斜。

　　3.3 爐缸解剖情況

　　休風后拆下一段25#、26#，二段23#、24#、25#、26#，6塊冷卻壁及相應的爐殼。扒出燒穿口內側爐料，以求清出殘存炭磚平面，便于砌筑新磚。清理發現殘破口內存在多量未熔化、但已熔結在一起的燒結礦和球團礦，說明有軟熔帶以上的爐料下落到死鐵層。殘鐵口向右(順時針)約1.5m，向左逆時針，即向西鐵口方向約3米;向上下各300mm的大面積內已完全或基本沒有炭磚。最后向下拆到環砌炭磚第三層上平面和六層炭磚下平面，上下各有400~560mm炭磚。第四和五層向右拆到二段第26#冷卻壁內面約0.5m處，發現炭磚約300mm，向左側直到二段22#冷卻壁內面800mm處才發現有炭磚，而且厚度只有50~100mm，連同60mm厚的炭素?fù)v料，最薄處只有150mm。而且向高爐半徑方向存在高鈦物質，繼續清理十分困難。

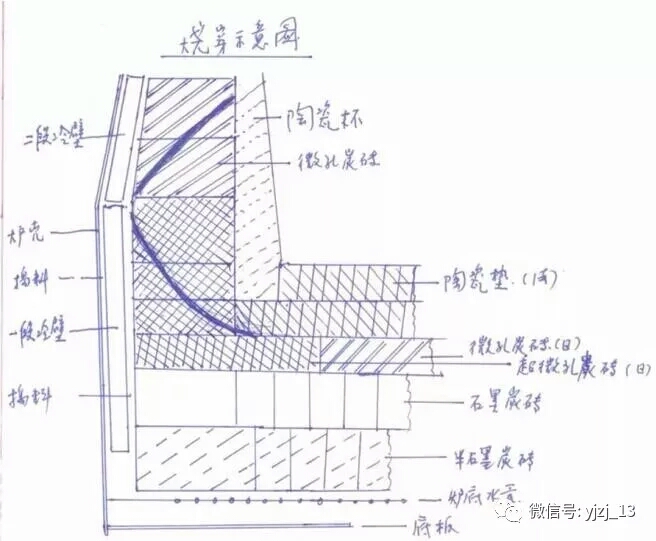

縱剖示意圖

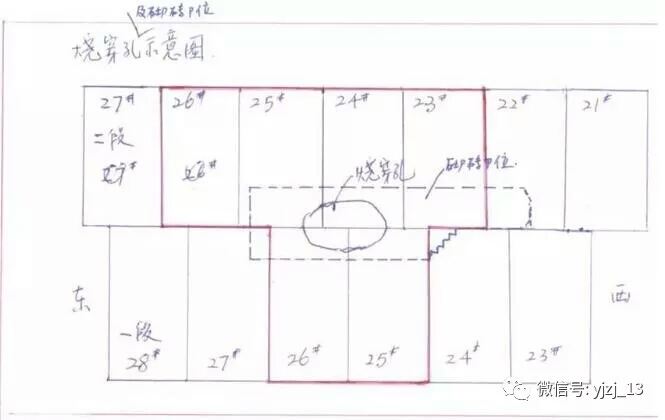

鐵口位置示意圖

　　3.4 燒穿原因

　　遠因分析

　　1#高爐設計壽命15年，實際使用6年5個月。壽命較短的原因：

　　(1)1#高爐是沙鋼第1座大型高爐，投產初期缺乏經驗，爐況不順，事故頻繁，經常用錳礦洗爐。加上煉鋼事故多發，高爐頻繁休風，04、05年休風率高達5~9%;

　　(2)04、05、08年由于操作制度不佳，焦炭質量低下等原因，風口大量破損。05年3月最嚴重時，一個班壞風口14個;08年因焦炭質量下降，3座高爐共壞風口400多個。大量水流入爐缸，對炭磚的破壞作用嚴重;

　　(3)長期Zn負荷高。08年前(含08年)，片面理解循環經濟， Zn負荷2~2.5kg/t，改善后仍達到1.3kg/t左右，爐襯上漲，中缸嚴重上翹，對炭磚壽命極不利;堿負荷偏高;

　　(4)鐵口少。國內外很少2500m³等級高爐只有2個鐵口。每個鐵口流鐵量較3個鐵口增加50%(生產期間共出鐵26404次，每個鐵口13202次)，增加了鐵口周圍爐襯的侵蝕速度;

　　(5)較多時間焦炭質量不佳，爐缸中心焦柱透液性低，加劇鐵水環流對爐襯炭磚的侵蝕;

　　(6)鐵口長期深度不足，據研究，對鐵口兩旁30~60?內的炭磚十分不利;

　　(7)水量不足，設計水量3200t/。扣除爐底冷卻后，爐體冷卻用水量只有2800t左右。較國內同類高爐低;

　　(8)設計產量630萬t/年，09年產680萬t，特別是2010年在護爐情況下，強度未減。

　　近因分析

　　(1)09年10月HATCH公司無損檢測結論，爐缸最薄處炭磚厚 度仍>600mm，有一定誤導作用，對護爐力度、壓漿決策起負面影響;

　　(2)在炭磚過薄的情況下，熱面壓漿壓力過高，疑將殘磚推向爐內。這從壓漿后7#風口全黑(估計所壓漿料沿殘磚內側上到風口)，在風口發黑后9小時燒穿以及燒穿口內大面積已無殘存炭磚可以證明(如為熔損，破損口應呈喇叭形，不應大面積無磚)。

　　4 陽春1250m³高爐滲鐵事故

　　4.1 基本情況

　　爐容1250m3，爐缸為碳磚+陶瓷杯砌體，聯合軟水閉環冷卻。2009年12月25日點火開爐，最大利用系數2.43t/m³*d，2010年1月11日爐缸環碳溫度升高迅速，5月11日開始灌漿，溫度稍微有下降，6月7日，溫度持續升高。

　　4.2 事故經過

　　8月4日計劃休風壓漿，壓漿量2.5t。

　　8月4日20：05，1#鐵口左下側5#冷卻壁右側灌漿孔壓漿時放炮，沖開20個堵泥風口，噴出紅焦，火苗持續10s左右。

　　8月5日3：18復風，未灌漿孔關閉閥門。

　　8月7日7：40，5#冷卻壁28#水管水溫差突升到2.5℃，爐皮發紅，溫度達到500℃，9：58出完鐵休風、涼爐。

　　5#冷卻壁關閉壓漿孔被鐵凝死，割下發紅爐皮，開孔冷卻壁流鐵70t，1#鐵口左側9-57#、9-58#碳磚縫隙達到70 mm，9層55#、56#、57#及58#四塊碳磚后900mm碳磚碎裂，9-55#磚后部向左側移動了100mm。

　　8月16日1：01復風生產。

　　4.3 原因分析

　　1.碳磚縫隙達70mm，環碳90mm環裂，后部900mm碎裂，碳磚在施工過程堆在火車站就嚴重變形，鉆鐵都說明碳磚質量過低(收縮與未焙燒)。

　　2.開爐半月碳磚冷面600mm溫度過高，說明有熱阻層過大，碳末搗料質量與施工質量未過關。

　　3.灌漿方法、材質不當，造成放炮，對滲鐵與燒穿起到推波助瀾作用。

　　5 美鋼聯GARY煉鐵廠14#高爐爐缸燒出

　　5.1 基本情況

　　美鋼聯是綜合性的鋼鐵生產企業，職工4.9萬人，生產經營主要在美國，加拿大和中歐，年生產鋼3170萬噸，總部設在匹茲堡。公司主要生產高附加值鋼板和鋼管制品，用于汽車，家電，集裝箱，工業機械，建筑，石油和天然氣工業。受金融危機影響現生產能力只開動38%，并且大幅裁員。

　　GARY煉鐵廠有三座3000--4000立高爐，燒穿的為14#高爐，有效容積3668m³，06年一月投產，09年4月19日燒穿。淌渣鐵0.8T，無人員傷害。

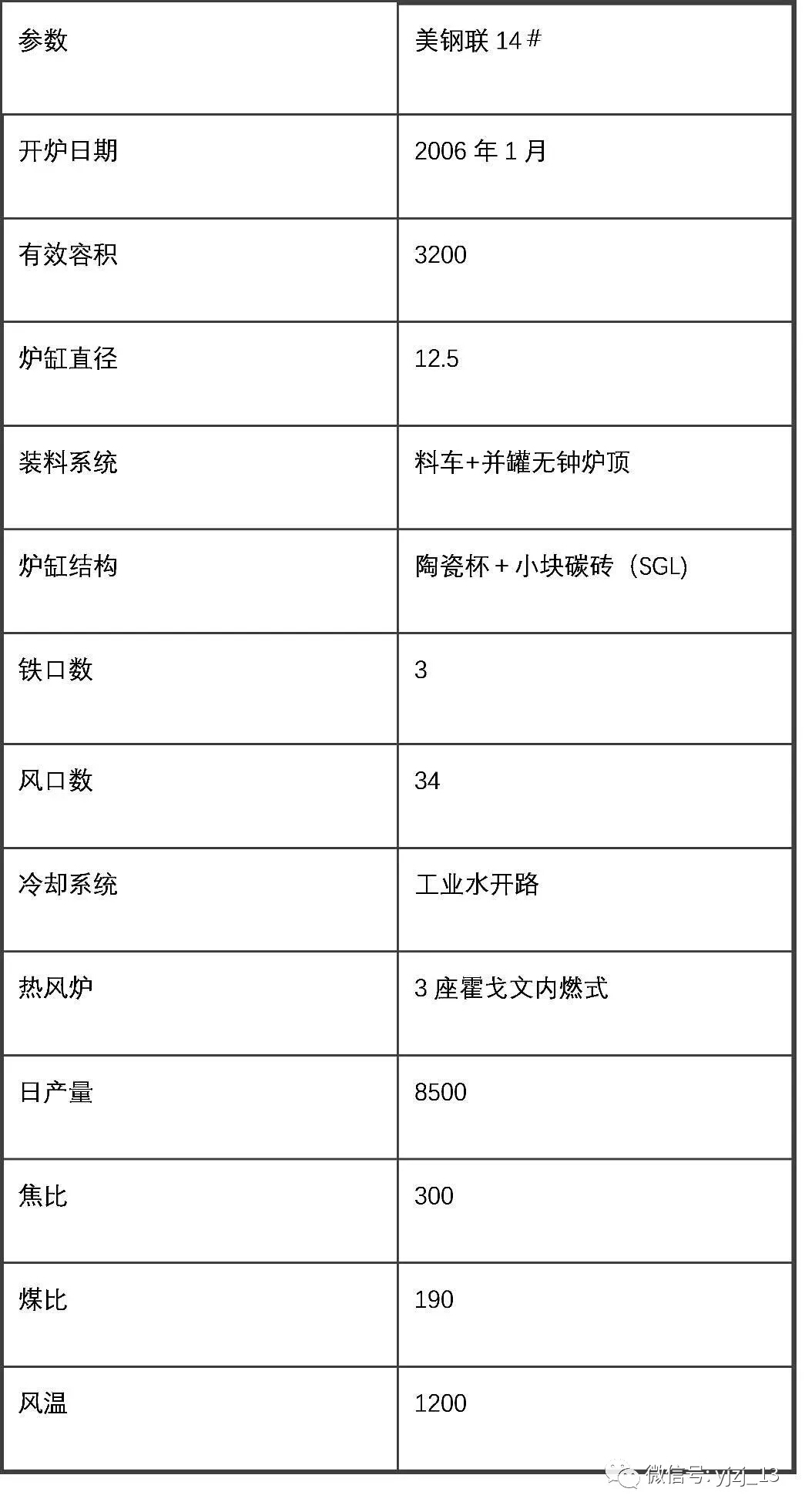

高爐設計參數

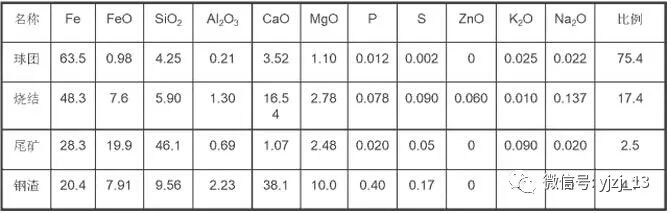

原料條件

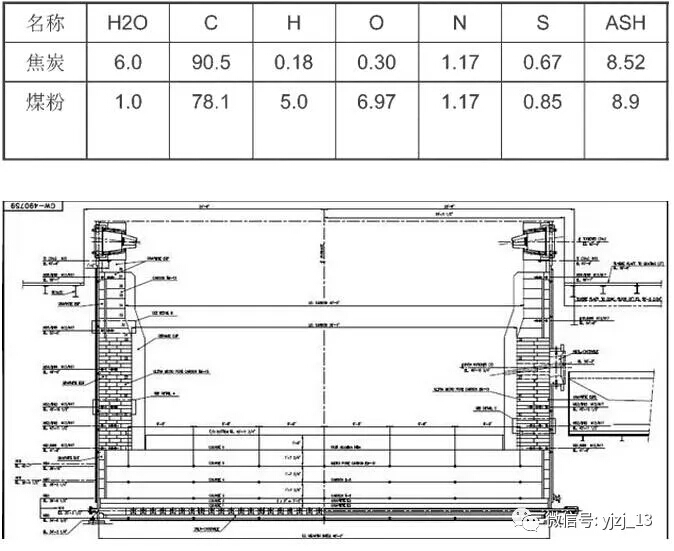

燃料情況

高爐結構

　　爐底碳磚第1-2層滿鋪石墨碳磚，厚度152㎜;第3-4層普通碳磚,厚度500㎜;第5層微孔碳磚,厚度500㎜，第5層上面砌筑1層457㎜高鋁質陶瓷墊。爐缸環形碳磚30層小塊碳磚，外側為石墨碳磚，內側為超微孔碳磚;之上為8層大塊碳磚，外側為石墨碳磚，內側為微孔碳磚，側壁厚度1414㎜，碳磚技術指標都非常好，爐缸最內側為陶瓷杯，厚度400㎜;鐵口和風口區域為石墨磚。爐缸檢測電偶8層，同一檢測位置有3支電偶，插入深度分別為102、305(406)、508(584)，每層圓周方向檢測點15個、45支電偶，并在鐵口區域進行密集分布。

　　5.2 燒穿情況

　　燒穿位置在3-4段冷卻壁之間，32-33號風口下方，距離1號鐵口左側1800㎜左右。偏下方800 ㎜。爐缸無冷卻壁，冷卻方式為爐皮外加冷卻水套，總水量450立。

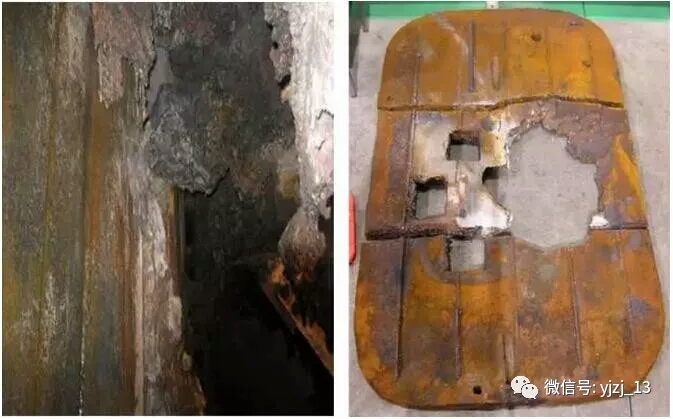

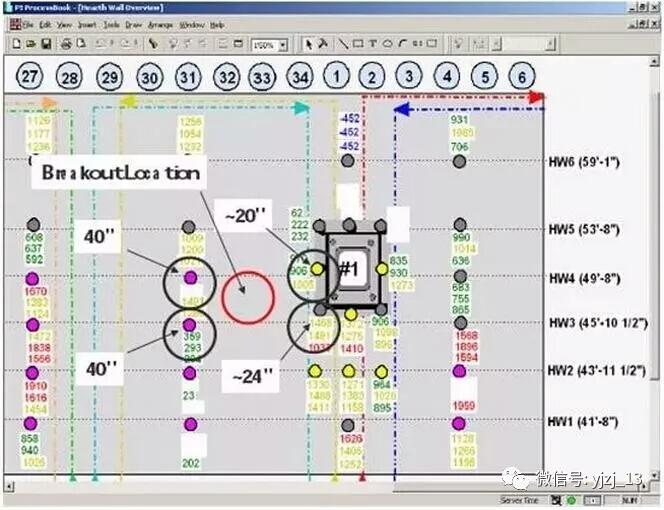

燒出位置

　　燒出位置及冷卻壁

　　5.3 燒出原因

　　1、爐缸設計水量小，冷卻能力不足，是燒穿的主要原因。14#高爐爐缸冷卻形式，沒有冷卻壁而是在爐皮外安裝冷卻水套，冷卻水量450M³，實際熱流強度達14Kw，遠高于我們小于10Kw的標準，并且冷卻水套的換熱面積小于冷卻壁換熱面積20%。這樣導致鐵水1150℃的凝固線一直在炭磚中，使炭磚受到侵蝕。并且沒有局部的水溫差監測。

　　2、在施工過程中爐缸炭磚砌筑不合理。

　　爐缸炭磚上、下層砌筑和門磚在圓周同一方向，導致上下層磚縫聯通，形成貫穿縫，很容易鐵水侵入。

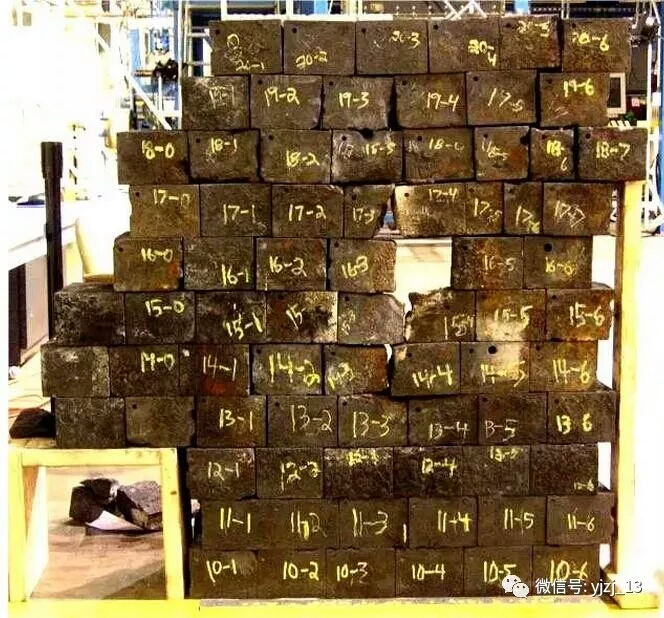

重新砌筑

　　3、陶瓷杯與炭磚之間的膨脹縫28mm，用剛玉澆筑料，鞍鋼高爐陶瓷杯與炭磚之間的膨脹縫80mm，用碳素?fù)v打料，由于膨脹縫太小陶瓷杯膨脹損壞炭磚。

　　4、檢測電偶少，離燒穿部位最近的電偶距離3.2M。

　　5、三個鐵口布置在146度夾角內，鐵口深度 2.4M，長期淺鐵口操作，導致鐵口區域環流侵蝕嚴重。

　　6、發現爐缸溫度升高后，釩鈦礦使用量小，鐵水含鈦0.063%，我們控制的最小量是0.080%，上限是0.200%，沒有起到護爐的效果。

　　5.4 整改措施

　　1、提高冷卻水量至1250 m3/min，控制熱流強度小于6000w/㎡。

　　2、提高釩鈦礦使用量使鐵水含鈦0.080%以上，并根據爐缸溫度變化進行調整

　　3、在爐皮上增加電偶監測和單段水溫差檢測。并建議聘請加拿大HATCH公司或國內相關專業公司進行在線爐缸測厚和計算。

　　4、爐皮灌漿，采用小于400℃不固化的炭質灌漿料，實現同孔多次使用。事故前的灌漿料在200℃便固化，不能同孔多次使用，很難找灌漿的位置。

　　5、通過提高炮泥質量，增加風口長度，來增加鐵口深度至3.0M左右。由于其液壓炮泥缸容積只有190升，我們的泥缸容積210升，必須通過改善炮泥質量和調節送風制度來禰補。

　　6 總結

　　高爐爐缸安全按照目前的情況發展下去有集中爆發的危機，因此，從操作層面和監測層面，廣大煉鐵同行應引起重視。建議在入爐堿金屬控制、爐缸熱流強度監控、出鐵操作等方面進行強化，以降低爐缸發生危險的風險。
