自2015年年底以來，伴隨著高爐經濟料的使用、受市場催動高爐產能的不斷提升、高爐操作及監測手段相對落后的情況下，國內高爐頻繁出現爐缸爐底燒出的情況，尤其是2016年以來，隨著產能的不斷擴大，市場形式影響下高爐檢修等維護日期的不斷延后，對高爐爐缸的安全造成很大的威脅。國內外高爐出現燒出的情況有哪些?高爐燒出的位置大概率分布在哪里?爐缸燒出的原因是什么?如何進行爐缸燒出后的處理和恢復?小編匯總了1980年以來國內部分高爐燒出的情況匯總，希望為廣大煉鐵工作者爐缸設計、操作和維護提供相對詳細的信息。

　　1 概述

　　高爐爐缸爐底安全狀態直接關系到一代爐役的終結與否。因此，在設計、監測、操作和維護方面，廣大的煉鐵技術人員和管理人員對高爐爐缸安全非常重視。自2015年年底以來，伴隨著高爐經濟料的使用、受市場催動高爐產能的不斷提升、高爐操作及監測手段相對落后的情況下，國內高爐出現爐缸爐底燒出的情況。尤其是2016年以來，隨著產能的不斷擴大，市場形式影響下高爐檢修等維護日期的不斷延后，對高爐爐缸的安全造成很大的威脅。

　　高爐爐缸由外至內通常包括爐皮、搗料層、冷卻壁、搗實層、碳磚、陶瓷杯、黏土磚等，其中，黏土磚在高爐開爐后2個月內脫落。高爐正常生產時爐缸鐵水與爐墻陶瓷杯或碳磚之間生成一層爐渣、鐵水、碳磚、含鈦難融物組成的保護層，這就是我們所說的“高爐爐缸自保護層”。

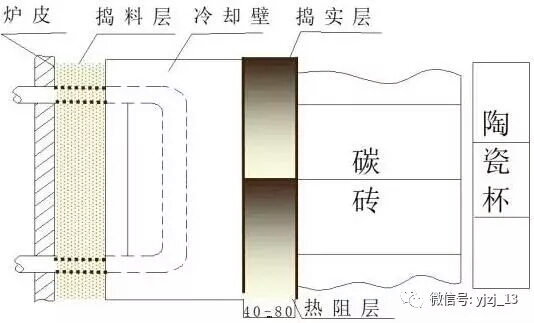

高爐爐缸結構簡圖

以下針對國內外典型高爐爐缸燒出案例進行統計，并對燒出原因、修復和維護等方面進行詳細的說明，為國內外高爐的長壽提供技術和數據參考。

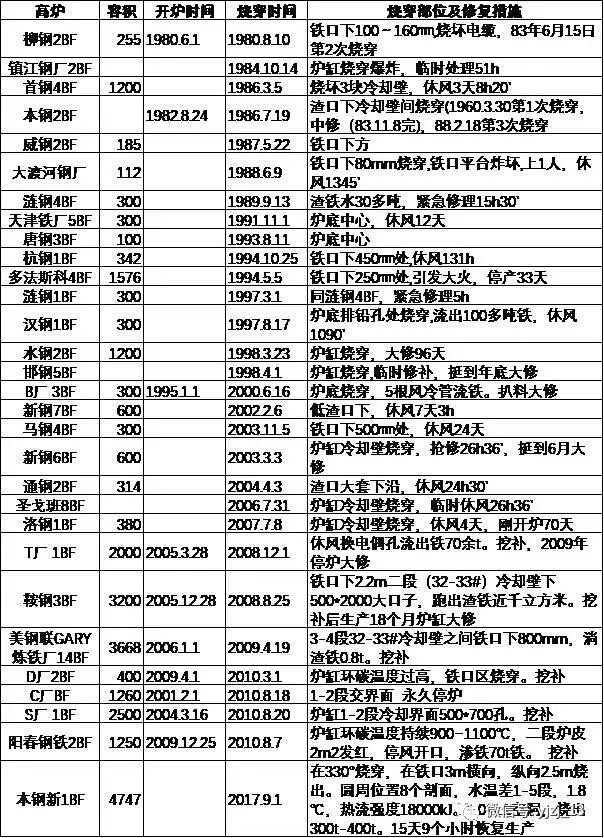

　　表1 國內部分高爐爐缸燒出統計

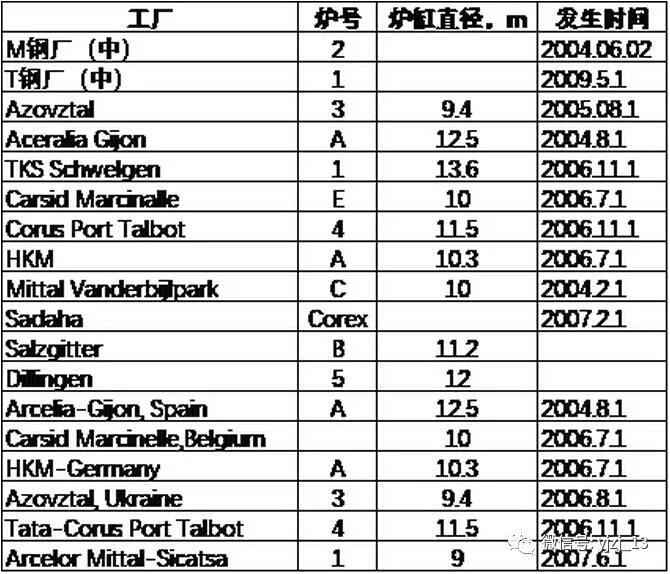

　　表2 國外部分高爐燒出統計

　　2 鞍鋼新3#高爐爐缸燒穿事故分析

　　2.1 高爐參數

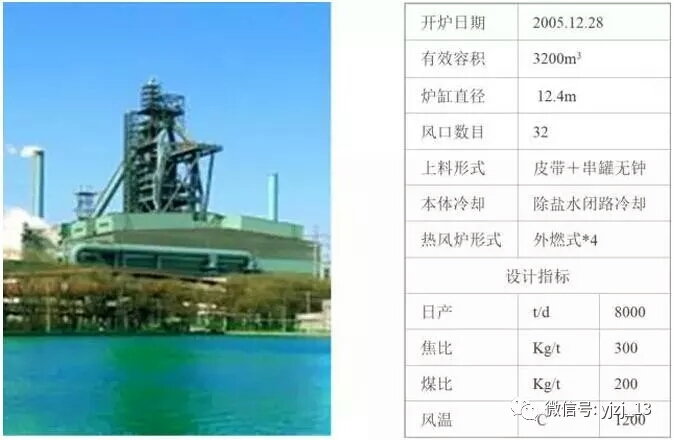

　　新3號高爐設計參數

　  2.2 高爐燒出經過

2008年8月25日20：30左右，新3高爐處于正常生產狀態，爐內各操作參數全部正常，爐前2#鐵口執行出鐵作業末期，突然在4#鐵口爐臺下方爐缸區域出現異常響聲并伴有火光，高爐值班工長立即組織現場人員撤離并迅速減風到零(休風)，同時通知火警及上報事故。

　20余輛消防車輛于報警后陸續到達，對現場起火區域滅火，由于現場火勢較大，于次日5：40分左右才將現場明火撲滅。

　　事后確認：4#鐵口下方爐缸燒穿，大量渣鐵和炙熱的爐料(焦炭、礦石)噴出，現場燒損嚴重(新3高爐本體電纜、煤粉噴吹總線電纜、新2高爐電源電纜、計量儀表電纜、出鐵場天棚、4#爐前炮、開口機、東場及北場爐前吊車、爐前休息室、電梯等燒損。)

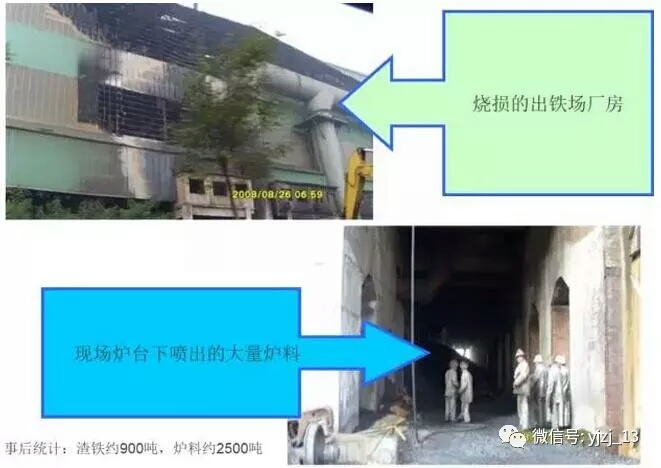

　　燒出現場

　　2.3 事故處理

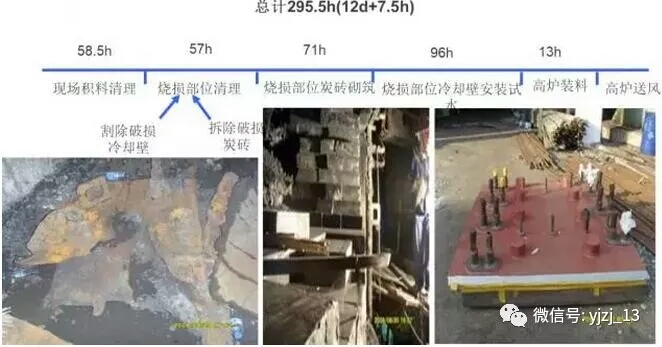

　　現場積料清理(25/8-20：30—28/8-7：00，總計58.5h)

　　利用挖掘工具和人力，將燒穿區域大量渣鐵、爐料清理干凈，露出燒穿部位，交付設備檢修人員處理。

　　燒損部位清理(28/8-7：00—30/8-16：00，總計57h)

　　割除燒穿區域燒損的5塊冷卻壁，并清理燒穿部位的殘渣、爐料，摳除部分燒損炭磚，露出砌筑接口。

　　燒損部位砌筑(30/8-16：00—02/9-15：00，總計71h)

　　利用工程剩余的UCAR炭磚重新砌筑，部分炭磚需要現場加工外型，縫隙采用炭質泥漿?？傆嬈鲋?1層，449塊炭磚。

　　燒損部位冷卻壁安裝、試水(2/9-15：00-6/9-15：00，總計96h)

　　按圖紙重新制作5塊鑄鐵冷卻壁，焊接安裝，外聯水管焊接，試壓，通水。

　　高爐裝料及送風前準備(6/9-15：00—7/9-4：00，總計13h)

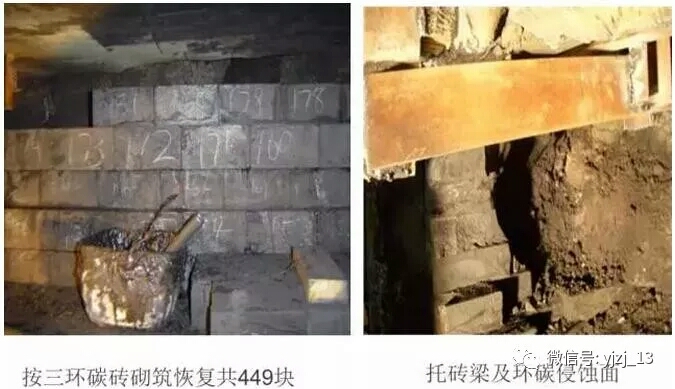

燒出位置修復

　　2.4 原因總結

　　(1)爐缸冷卻強度不夠。

　　設計爐缸冷卻循環水量1248m3/h，由于水量少，導致冷卻強度偏低，不能將熱量及時傳遞出去，造成內部炭磚出現異常侵蝕。此時二段水溫差經常在1.5℃左右，對應的熱流強度在24KW/m2，按照鞍鋼院的設計思路，老區新建2580高爐(7、新4、新5)爐缸冷卻水量都大于3700m3/h。另一方面，環炭設計成高導熱的UCAR炭磚，更加顯現冷卻水量不足，爐內傳遞出來的大量熱量無法排走的弊端

　　(2)爐缸部位相應溫度檢測點檢測設置偏少，操作人員無法判斷異常侵蝕情況。

　　爐缸6層冷卻壁未設計水溫差檢測裝置，導致局部熱流強度過大時，高爐操作人員無法掌握。爐缸環炭區域只設計了7層環炭溫度檢測，尤其在二段部位，只在四個方向安裝了8點溫度檢測，且都不在侵蝕最嚴重的鐵口下方，導致無法掌握該部位的侵蝕情況，導致炭磚侵蝕殆盡并最終燒穿。

　　(3)爐缸耐材設計成陶瓷杯+UCAR小塊環炭的形式不合理。

　　高爐爐缸陶瓷杯耐火材料具有較高的強度與抗渣鐵侵蝕性能，導熱性較差，有較大的膨脹系數，在爐缸起的作用是保熱。而小塊碳磚導熱性非常好，主要是通過冷卻系統的熱量傳遞，在表面形成1150℃的鐵水凝固線來保護小塊碳磚，由于很難精確地考慮到陶瓷杯砌體膨脹量與陶瓷杯破損時間，就有可能在高爐開爐不久產生的膨脹力使陶瓷杯砌體迅速損壞或?qū)πK碳磚產生擠壓性破壞;小塊碳磚施工要求留有適當磚縫，其中的漿料炭質焦泥的固結溫度大于400℃，因陶瓷杯砌體的存在，開爐后不能很好的進行加熱固化，呈流態，當陶瓷杯破裂后，鐵水容易進入磚縫，甚至出現漂移。

　　2.5 預防及改進

　　增加爐缸部位冷卻強度

　　由于設計冷卻強度低，為維護爐缸安全，千方百計提高爐缸冷卻強度。

　　(1)原設計閉路水泵工作2用2備，先期改為3用1備，爐缸冷卻水量由1200m3/h增加到1500m3/h。

　　(2)在線生產期間對閉路水泵、爐缸供水管線增容改造。水泵流量由2700m3/h增容到3200m3/h，并新增2條爐缸供水管線，使爐缸冷卻水量增加到2900-3000m3/h左右。

　　(3)對鐵口下方熱流強度較高的冷卻壁預留高壓工業水支管(1.6MPa)。

　　(4)鐵口區域下方爐皮噴淋水冷卻。

　　利用檢修機會壓漿

　　由于砌筑或生產過程中的熱膨脹現象，會在爐皮與冷卻壁間以及冷卻壁與爐缸炭磚之間產生氣塞，尤其在冷卻壁與炭磚之間的氣塞，會嚴重降低冷卻效率，致使炭磚熱面外擴，熔蝕加快。換角度說：只有消除氣塞，冷卻系統才會發生作用，將熱量傳遞出來，利于爐缸內形成渣鐵保護層，促進爐缸的安全長壽。

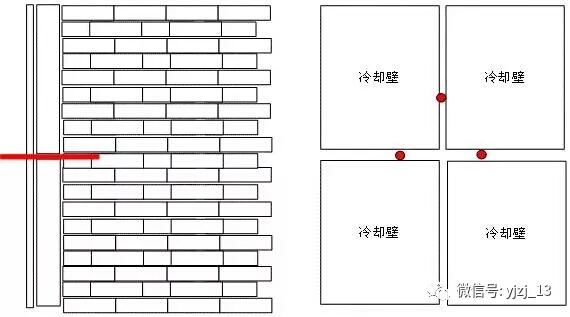

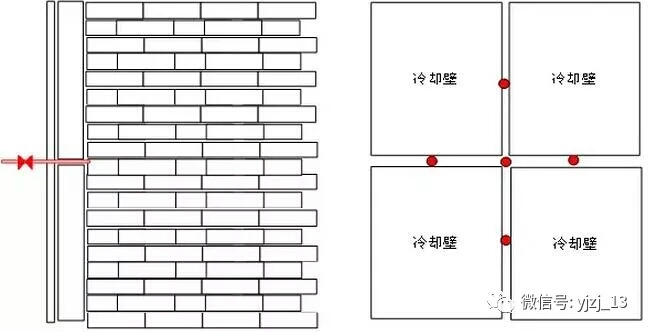

　　利用檢修停爐機會，在爐缸區域冷卻壁之間爐皮開孔(￠15-20mm，孔深到達炭磚面)，用壓漿機將炭質泥漿壓入。

　　原則：1、壓漿機壓力應控制小于2.0MPa，否則容易造成炭磚內移或冷卻壁變形破損。2、開孔不宜過密集，否則易造成爐皮強度下降。3、舊孔在下一次檢修過程中可重復利用

　　采用釩鈦礦護爐

　　采用釩鈦礦護爐主要是生成高熔點的Ti-C和TiN，沉積在爐缸區域，進而保護炭磚，減少侵蝕。鞍鋼主要采用天然釩鈦礦、釩鈦球團、冷固結釩鈦球團三種原料，具體使用視資源和價格因素綜合考慮。

　　加強檢測

　　加強對爐缸炭磚溫度、爐缸各部位水溫差的檢測，給操作者提供更多的基礎數據，對及時采取應對措施，避免各種爐缸事故的發生無疑是必要也是必須的。

原則：1、采用一點雙支電偶，以便檢測炭磚侵蝕情況。2、鉆孔深度進入炭磚150mm，兩點電偶深度分別為50mm和150mm。3、鐵口區域尤其鐵口下方侵蝕嚴重的地方是安裝的重點部位。(新3高爐共計新增電偶檢測68支，136點)

　　對新三高爐進行超聲波-回波監測，是采用應力波無損檢測方法監測爐況

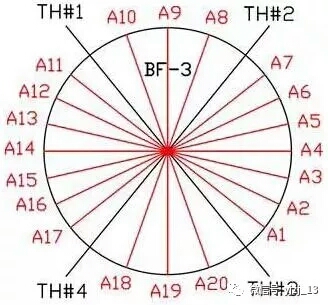

　 沿3號高爐周向布置20條線檢測線每條檢測線設定多達14個檢測點。

　　說明：檢測由加拿大HATCHGON公司進行，國內目前上海大學于要偉教授采用電動勢測量任由較高的精確度。

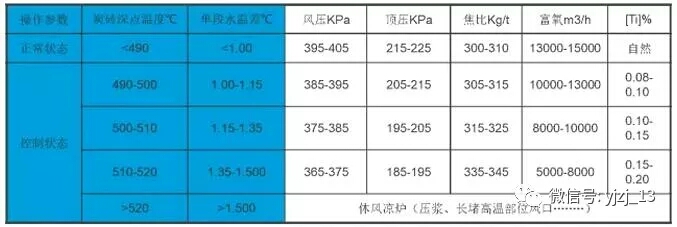

　　制定合理的事故控制預案
